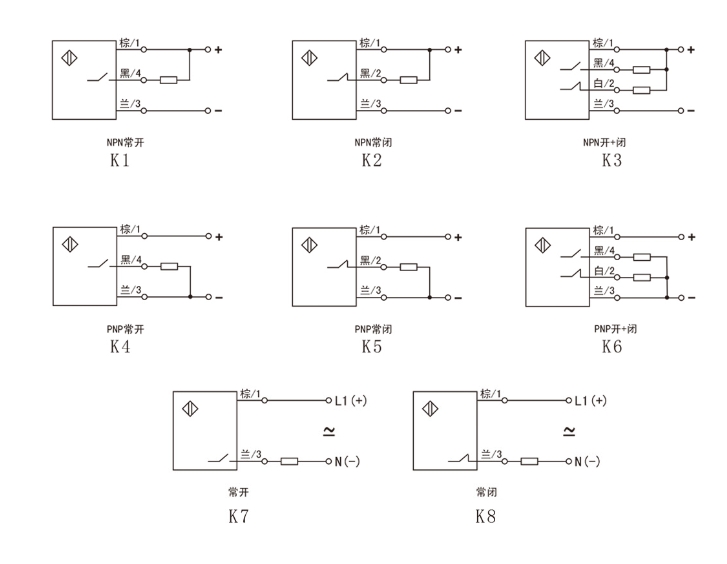

接近開關接線圖通常用于顯示接近開關的連接方式和電氣元件之間的關系。在接線圖上，一般會標注各個端子的編號和名稱，以及它們之間的連接方式。要理解接近開關接線圖，您可以按照以下步驟進行：
1、查看接近開關型號：首先，確認接近開關的型號和規格，這有助于您理解接線圖上的相關符號和元件。
2、查找電源與信號輸入：接線圖上通常會標明電源的接線位置和信號輸入位置，您可以尋找相應的符號或編號。
3、確認輸出位置：找到接近開關的輸出端子，并明確其連接方式和位置。
4、查看其他相關元件：有些接近開關接線圖可能還包含其他相關元件，比如繼電器、燈泡、報警器等，您可以確認它們的連接方式和作用。
例如，接近開關bn bk bu是顏色的簡寫，一般情況下：
"BN"棕色，通常代表接近開關的"傳感器開關"線圈。
"BK" 黑色，通常代表接近開關的"控制器開關"線圈。
"BU"藍色，通常代表接近開關的"供電"。
